覆盖型号辨识、接线规范与故障防控全流程 助力注塑企业夯实温控稳定性基础
热电偶是热流道温控系统的 “感知神经”，其型号匹配度与接线规范性直接决定控温精度与生产稳定性。
据天和仪器技术服务团队现场运维数据统计，注塑车间约 35% 的温度异常故障，并非温控设备硬件损坏，而是源于 J 型与 K 型热电偶混淆、正负极接反、接线松动等基础操作问题。
这类隐性故障隐蔽性强，极易引发产品次品率上升、加热器老化加速甚至模具漏胶等大额损失。
为帮助客户规范运维操作、降低非计划停机风险，深耕热流道温控领域 20 余年的国家高新技术企业天和仪器，结合海量现场服务经验，正式发布《J/K 型热电偶规范应用技术指南》。
系统梳理两类主流热电偶的辨识方法、接线标准与故障风险，为注塑企业一线运维提供可落地的专业参考。
J 型与 K 型是热流道领域应用最广的两类热电偶，因材质特性不同，测温范围、信号灵敏度与适用场景存在显著差异，二者不可随意混用。
J 型热电偶（铁 - 康铜）：正极为纯铁，负极为铜镍合金（康铜），测温灵敏度高，常规适用范围为 - 40℃~750℃，但高温下铁正极易氧化，不适合长期高温工况。
K 型热电偶（镍铬 - 镍硅）：正极为镍铬合金，负极为镍硅合金，抗氧化与抗腐蚀能力更强，常规适用范围为 - 200℃~1300℃，宽温域稳定性更优，但低温段灵敏度略低于 J 型。

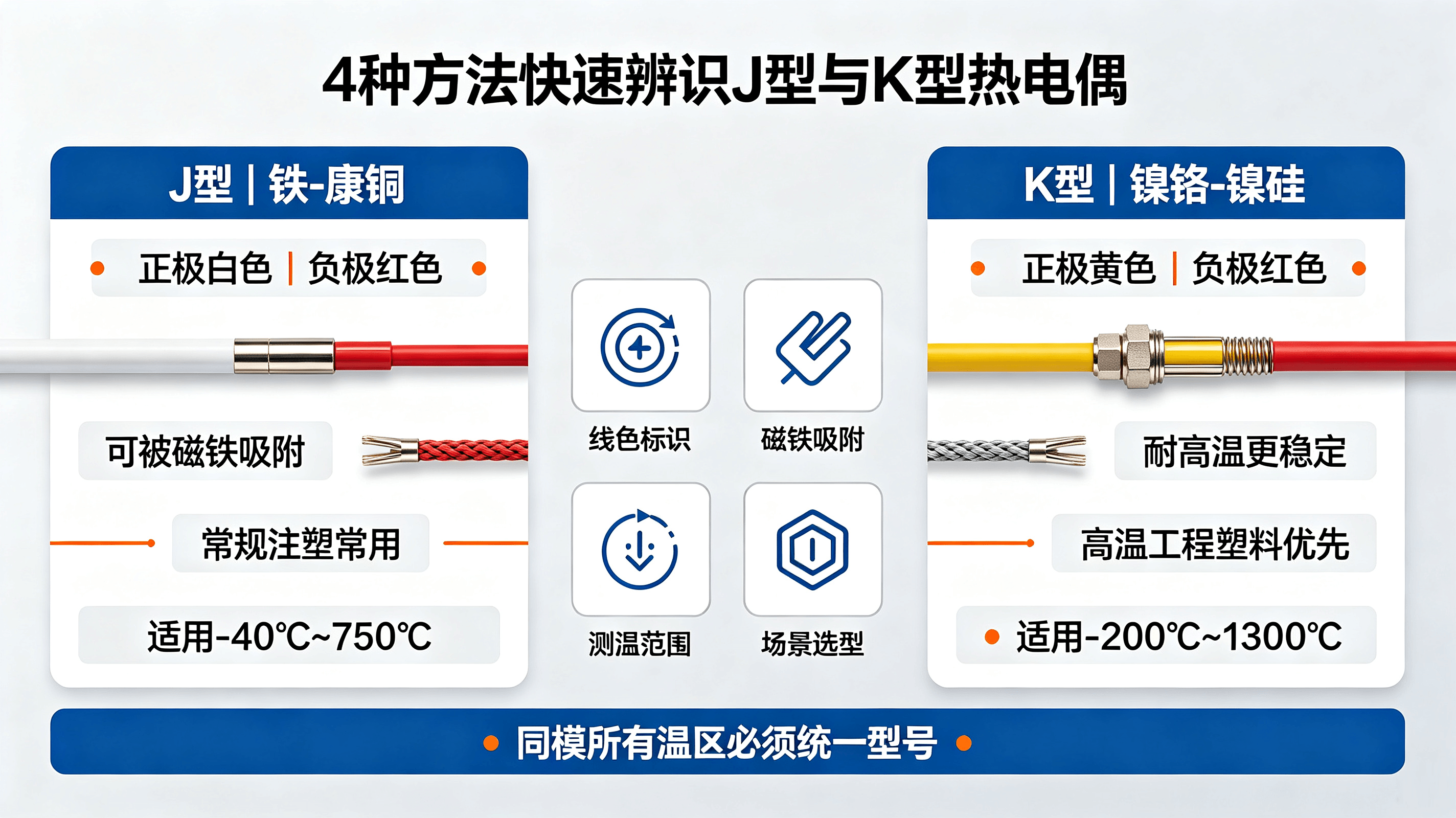

看线色标识：行业通用标准中，J 型正极多为白色、负极红色，护套常为黑色；K 型正极多为黄色、负极红色，护套常为黄色。优先以线身印制的分度号字母（J/K）为准。
磁铁吸附测试：J 型正极是纯铁材质，可被磁铁牢牢吸附；K 型双芯均为合金，基本无磁性，是无标识场景下最便捷的区分方式。
核对测温场景：普通 PET 瓶胚、日用品注塑多标配 J 型；高温工程塑料、特种注塑工况多选用 K 型。
万用表测毫伏值：相同温度下 J 型热电势输出更高，常温下可通过毫伏档辅助区分。
常规注塑工况（200~400℃）下，J 型性价比更高，是行业主流选型；长期 350℃以上的高温工程塑料、精密医疗注塑场景，优先选用 K 型以保障长期稳定性。
同一副模具必须统一热电偶型号，避免因分度号差异造成温区偏差。
接线不规范是引发测温漂移、信号干扰的核心诱因，严格遵循标准化流程可消除 60% 以上的隐性故障。
按线色标识区分：遵循 “正接正、负接负” 原则，严格对应温控箱端子的正负极标识。
按材质区分：J 型可通过磁铁吸附的线芯为正极；K 型可通过线身标识或分度号参数核对极性。
前期准备：断电操作，剥除线端绝缘层，保留合适长度线芯，避免线芯外露过长造成短接。
端子接线：将正负极线芯对应插入温控箱端子排，拧紧固定螺丝，确保线芯完全压接、无松动虚接。
屏蔽处理：带屏蔽层的热电偶线，将屏蔽层单端接地，避免车间电磁干扰引发测温跳变。
上电验证：上电后先查看室温显示，数值应与环境温度接近，无负数、跳变等异常，再逐步升温验证。
接线端子需定期紧固，避免车间设备震动引发松动；
热电偶引线避免与强电线路捆绑走线，减少电磁干扰；
避免用力拉扯引线，防止内部线芯断裂造成隐性断路。
很多一线操作人员认为 “接反、用错只是温度不准，影响不大”，但在精密注塑场景中，这类错误会引发连锁生产损失。
热电偶分度号不匹配时，温控箱会按照错误的热电势换算温度，造成几十度的测温偏差：
实际温度远高于显示值，会导致 PET、PC 等热敏材料发黄降解、浇口碳化；
实际温度低于显示值，则会出现产品充模不满、冷料斑等缺陷，直接拉高次品率。
测温反向偏差：温度越高偏差越大，常温下偏差不明显易被忽略，生产中实际温度 200℃时，显示可能仅 160℃甚至更低，极端情况下会出现温度显示负数、数值随加热持续下降的现象。
控温隐性失控：温控箱误判温度不足，会持续全功率加热，造成隐性超温。轻则整批产品发黄报废，重则加速加热器老化、烧穿热嘴，引发模具漏胶，单次维修损失可达数万元。
辟谣：正常情况下极性接反不会直接烧毁温控卡，但长期超温引发的加热器短路，可能间接冲击输出模块。
作为深耕热流道温控领域 20 余年的本土厂商，天和仪器不仅在硬件算法上持续优化，更从产品功能层面降低运维门槛，从源头减少接线、选型失误带来的生产风险。
全系列产品适配双型号，一键切换免硬件更换：天和 TBC/TFC 基础插卡系列、MT2 触屏量产系列、M40-XS 高端智能系列全产品线，均支持 J 型 / K 型热电偶参数一键切换。
无需更换硬件，仅通过参数设置即可适配不同模具的传感器配置，适配性更强。
智能报警识别，提前预警异常：中高端机型内置热电偶接反识别、信号异常报警功能，接线错误时自动触发提示，避免隐性超温带来的生产损失；
配合故障自诊断体系，可快速定位传感器类故障，缩短排查时间。
全周期技术服务，赋能客户运维能力：天和仪器可为合作客户提供上门运维培训、故障排查指导等服务，把 20 年行业沉淀的实操经验传递给一线团队，从设备和操作两端共同保障生产稳定。
天和仪器技术负责人表示：“热流道温控的稳定性，往往藏在细节里。一根小小的热电偶，看似不起眼，却能影响整副模具的产品良率。
我们不仅要做好高精度、高可靠的温控设备，更要把积累的运维经验开放给客户，帮助大家少走弯路、减少不必要的损失。”
未来，天和仪器将持续输出细分场景的技术指南与运维规范，以专业技术与服务体系，为注塑产业的精密化、稳定化升级提供支撑。
