在工业测温现场，热电偶是最常见的温度传感器之一。其中J型和K型因为价格亲民、适用范围广，几乎占据了中低温测温的半壁江山。
但这两种热电偶外观相似，稍不注意就会混用；而正负极接反更是仪表工的经典故障——温度显示要么乱跑，要么干脆反着来。
今天就把这两个问题一次说透：J型和K型到底差在哪？现场怎么快速分辨？接反了又会出现什么现象？
虽然都叫热电偶，但J型和K型从电极材料到适用环境都不一样。先看一张对比表，把关键参数理清楚。
对比项 | J型热电偶 | K型热电偶 |
|---|---|---|
正极材料 | 纯铁（Fe） | 镍铬合金（NiCr） |
负极材料 | 康铜（铜镍合金 CuNi） | 镍硅/镍铝合金（NiSi/NiAl） |
常用测温范围 | -40℃ ~ 750℃（常用500℃以下） | -40℃ ~ 1100℃ |
灵敏度（约） | 52 μV/℃ | 41 μV/℃ |
100℃时输出 | 约 5.268 mV | 约 4.096 mV |
精度等级 （Class 2） | ±2.5℃ 或 ±0.75%t | ±2.5℃ 或 ±0.75%t |
适用气氛 | 还原性、惰性、真空环境；高温氧化环境中铁电极易氧化 | 氧化性、惰性环境；通用性最强 |
价格 | 较低 | 较低（性价比最高） |
从表里能看出几个关键点：J型灵敏度更高，同样温差下输出电压更大，但测温上限低，而且正极是纯铁，在高温有氧环境里容易氧化生锈，所以实际常用在500℃以下；K型则是万金油，测温范围宽、稳定性好，是工业现场用得最多的一种。
拿到一根没有标签的热电偶线，别慌，按下面几步来，基本就能判断个八九不离十。
这是最直接的方法，但要注意不同标准颜色不一样。国内现场最常见的是ANSI（美国）标准配色：
K型：正极黄色，负极红色，护套通常为黄色
J型：正极白色，负极红色，护套通常为黑色
如果是IEC（国际/欧洲）标准，配色又不同：J型正极黑色、负极白色；K型正极绿色、负极白色。所以看颜色时最好先确认一下执行的是哪套标准，避免误判。
注意：颜色法只适用于热电偶本体线，补偿导线的颜色规则不一样，不能套用。
正规产品的接线盒、保护管或标签上都会印有分度号，比如K、J、Type K、WRNK（K型铠装热电偶）等。这是最准确的方法，有标识就以标识为准。
J型的正极是纯铁，有明显磁性；K型的两根丝都是镍基合金，磁性很弱或者几乎没有。拿一块小磁铁靠近两根电极丝，能被牢牢吸住的那根就是J型的铁正极。这个方法在没有万用表时特别好用。
把热电偶测量端加热到一个已知温度（比如开水100℃），用万用表毫伏档测输出电压：
读数约 5.27 mV → J型
读数约 4.10 mV → K型
因为J型灵敏度比K型高约27%，同温度下输出电压明显更大，很容易区分。
J型正极是纯铁，放置一段时间后容易生锈，表面会有锈迹；K型的镍铬合金丝则不容易生锈，表面呈金属光泽。这也是一个辅助判断的依据。

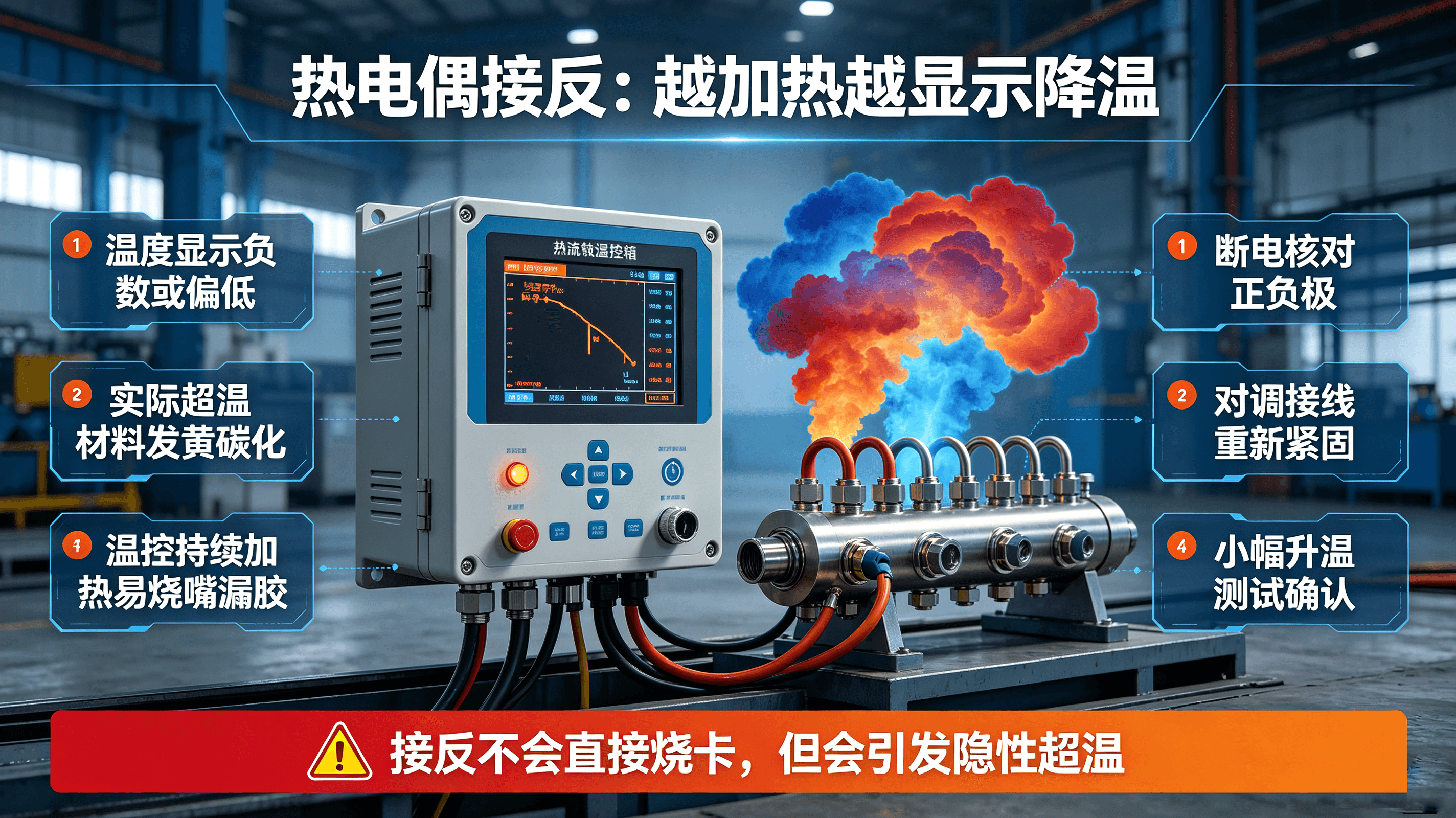

这是现场最容易犯的错误，也是最隐蔽的故障之一。接反分两种情况，现象完全不同，一定要分清楚。
这种情况最明显——仪表接收到的热电势极性反了。
典型现象：
温度显示为负值（比如实际100℃，显示可能为负值或接近0℃）
实际温度升高时，显示值反而下降
模拟指针表的指针可能打向零位以下（反打）
数字仪表可能显示异常下限值或负溢出
原理很简单：热电偶的热电势是有方向的，正极接仪表正、负极接仪表负，才能输出正的电势信号。接反后信号极性反转，仪表按正向分度表去查，自然就乱了。
这是最隐蔽、也最容易被忽略的一种。很多人以为温度趋势对的就没问题，其实大错特错。
典型现象：
温度变化趋势是对的（升温显示也升，降温显示也降），容易麻痹人
但示值严重偏低，误差可能达到几十度甚至上百度
环境温度与接线端温度相差越大，误差越大
为什么趋势对但数值错？补偿导线的作用是把热电偶的冷端延伸到控制室，它本身也会产生热电势。如果补偿导线接反，它产生的电势方向就和热电偶相反，相当于在回路里减掉了两倍的补偿电势。
举个例子：假设热电偶测量端450℃，接线处温度45℃，控制室18℃。
正常情况下补偿导线会把冷端从45℃补偿到18℃；接反后，不仅没补偿，反而多减了一段，最终误差大约是两倍的（45℃减18℃）对应的热电势，换算成温度可能差出几十度。
经验之谈：如果发现温度显示能跟着变但总比实际低不少，尤其是夏天和冬天误差还不一样，优先查补偿导线极性。
遇到温度显示异常，可以按这个顺序排查：
先看极性标识：热电偶接线盒、补偿导线、仪表端子上都有正负标记，逐一核对是否一一对应。
用万用表毫伏档测输出：断开仪表侧，直接测热电偶加补偿导线的总输出，加热测量端，看电压是否随温度升高而增大。如果升温电压反而减小，说明回路中有接反的地方。
分段排查：分别测热电偶本体输出、补偿导线两端输出，定位是哪一段接反了。
核对分度号：有时候不是接反，而是J型热电偶配了K型补偿导线，或者仪表分度号设错了，现象也会类似。
J型和K型虽然都是常用热电偶，但材料、量程和适用环境都不同，混用或接反都会导致测温不准，严重时还可能引发控温事故。
最后给几条现场实操建议：
接线前先看分度号标识，没有标识的用颜色加磁铁加毫伏值综合判断
热电偶、补偿导线、仪表三者的分度号必须一致，不能混搭
接线时严格按正负极对应，红色线不一定都是正极（ANSI标准里红色是负极），以实际标识为准
补偿导线接反最隐蔽，发现趋势对但数值偏低时第一时间查它
重要测温点建议定期用标准温度计比对，及时发现接线和分度号错误
测温无小事，一根线接反，可能整条产线的温度控制都跟着跑偏。希望这篇文章能帮你在现场少踩坑。
