单个温区不升温 / 升温慢是注塑现场最高发的温控故障之一，80% 以上的情况并非硬件损坏，而是接线松动、参数设置错误、传感器异常等易排查问题。
作为深耕热流道温控领域 20 余年的国家高新技术企业，苏州天和仪器（Tinko）基于数千家客户现场运维经验，整理出这套标准化排查步骤；
同时依托天和全系列温控产品的自诊断与模块化设计，可进一步缩短故障定位时间，最大限度降低量产线停机损失。
本指南适用于天和仪器全系列热流道温控箱（TBC/TFC/TQC 插卡系列、MT2 触屏量产系列、M20/M40-XS 高端系列），其他品牌模块化温控箱也可参考通用逻辑。
优先排除操作与设置类问题，这是最容易被忽略、也是成本最低的排查环节。
核对设定温度与实际温度查看温控面板的 SV（设定温度） 是否高于 PV（实际温度）：若 SV≤PV，系统自然不会加热，属于正常逻辑，调高 SV 即可。
确认当前显示的温度数值是否符合室温 / 模具实际温度：若显示 HHH、负数、数值完全偏离实际，本质是测温信号异常，并非不加热，优先按热电偶故障排查。
确认控制模式与输出状态检查温控卡是否处于自动控制模式：若误切为手动模式且输出值为 0%，会出现无加热输出的现象，切回自动模式即可恢复。
观察输出指示灯 / 输出百分比：自动模式下，PV 远低于 SV 时，输出应接近 100%；若输出为 0 且无报警，多为参数锁定或待机状态导致。
检查是否处于待机 / 锁定状态确认整机 / 单温区是否开启了待机模式、远程待机、联动待机：注塑机未触发联动信号时，温控箱会自动保持低功耗保温状态，不会全功率升温。
检查参数是否被权限锁定：分级权限模式下，部分操作账号无法修改温度参数，会出现 “设置不生效” 的假象。
天和仪器全系列温控面板均清晰标注 SV 与 PV 参数，插卡系列配备独立输出指示灯，亮灯占比直观对应输出强度；
MT2、M 系列等触屏机型可直接在单温区详情页查看实时输出百分比、运行模式，无需进入深层菜单，一线人员可一秒判断输出状态。
若出现加热无效的情况，天和温控箱会自动触发HEAt 故障代码，直接提示 “传感器 / 加热器异常”，无需人工盲目排查，第一时间缩小故障范围。
同时天和温控箱分级权限管理清晰，工艺参数锁定状态有明确标识，可避免因权限不足导致的 “设置不生效” 误判；针对联动待机场景，待机状态有专属图标提示，可快速区分是模式问题还是硬件问题。
单个温区故障大概率出在回路连接环节，接线松动、氧化是首要诱因，必须断电后操作。
加热器回路接线排查找到对应温区的加热器接线端子，检查接线是否松动、脱落，线芯是否氧化、发黑。
重点排查模具接线盒、温控箱输出端子、加热器引线接头三个位置，这是虚接高发点。 处理方式：清洁氧化层，重新紧固接线端子，确保线芯接触紧密。
热电偶回路接线排查热电偶断线、接触不良会导致温度显示异常，让操作人员误以为 “不加热”，实际加热器可能一直在工作。
检查热电偶正负极接线是否牢固，针脚是否氧化，插头插座是否插紧到位。
若温度显示 HHH、数值跳变，优先按热电偶故障处理，确认测温正常后再判断加热是否正常。
天和温控箱输出端子均采用工业级阻燃端子台，每路温区正负极标识清晰，配套防松脱螺丝设计，可长期抵御车间设备震动，大幅降低虚接故障率。
针对热电偶回路，天和全系产品标配标准型热电偶接口，针脚定义通用，配合SErr 传感器接反报警功能，接线异常时可快速触发提示，减少 “测温异常误以为不加热” 的误判。
排除接线问题后，通过万用表检测确认加热回路硬件是否正常。
检测加热器是否断路 / 短路断开加热器与温控箱的接线，用万用表电阻档测量加热器两端引脚：
正常状态：有稳定电阻值，可通过公式 电阻=电压²/功率 估算，例如 220V 300W 加热器，电阻约 160Ω；
断路故障：万用表显示无穷大（OL），说明加热器内部烧断，需更换加热器；
短路故障：电阻接近 0Ω，说明加热器内部短路，会触发短路报警，需立即更换。 同时检测加热器对地绝缘电阻：阻值应大于 1MΩ，过低说明引线破皮接地，需更换加热元件。
检查对应温区回路保险丝找到对应温区的加热回路保险丝（插卡式温控卡多在卡体侧面，机箱款多在输出端子旁）。
用万用表通断档检测保险丝，若不通则说明保险丝熔断，需更换同规格型号的保险丝。
注意：保险丝熔断大概率是负载短路 / 过载导致，更换前必须先排查加热器故障，避免上电后再次熔断。
天和插卡式温控卡均在卡体侧面内置独立回路保险丝，规格标识清晰，更换便捷；同时全系标配SHrt 负载短路保护功能，当加热器短路时立即触发报警并切断输出，不会烧毁温控卡核心元件，大幅降低故障扩大风险。
在天和触屏机型（MT2/M20/M40-XS）中，可直接通过界面查看每路温区的输出电流值，无需拆机即可快速判断加热回路是否导通，进一步缩短排查时间。
若电流为 0 且输出已开启，可直接定位为加热器断路或线路断开。
确认外部负载、接线均正常后，再判断温控卡本体是否故障，模块化温控箱推荐用替换法，高效且无需专业检测工具。
整机断电，将故障温区的温控卡拔出，插入相邻正常温区的卡槽；
同时将正常温区的温控卡，插入故障温区的卡槽；
上电观察：
若故障随温控卡转移（原来的正常温区不加热，故障温区恢复），说明温控卡硬件损坏，需维修或更换温控卡；
若故障仍留在原温区，说明故障在模具端负载 / 接线，与温控卡无关。
若温控卡有输出信号但无加热电压，大概率是内部可控硅输出模块损坏，建议直接更换备用卡恢复生产。
天和全系列温控箱均采用标准化模块化插卡设计，同机箱内所有温控卡卡槽通用，无需专用工具即可快速互换。
现场运维时，只需备用一张同型号温控卡，即可快速验证故障原因；若确认温控卡故障，更换备用卡后数分钟即可恢复生产，无需整机返厂维修，最大限度减少量产线停机损失。
同时天和温控卡支持热插拔保护，未关电源插拔时系统会自动延缓加热输出，防止烧坏板卡，对现场紧急操作更友好。
若以上排查均正常，但温度仍上升缓慢、达不到设定值，需排查以下隐性原因：
热电偶安装位置偏差热电偶探头未贴合流道壁、悬空或安装在保温层内，会导致测温滞后、显示温度偏低，让人误以为 “升温慢”。
处理方式：重新固定热电偶，确保探头紧密接触流道测温区域，与加热区距离适中。
模具散热过快模具冷却水路距离热嘴过近、冷却水流量过大，或模具保温层破损脱落，会导致加热量被快速带走，表现为 “升温慢、温度上不去”。
处理方式：适当调小对应区域冷却水流量，修复模具保温层，减少无效散热。
加热器功率不匹配加热器功率过小，或单路并联加热器数量不足，会导致总加热功率不够，升温缓慢。 处理方式：核对加热器功率与工艺要求，匹配对应功率的加热元件。
针对热电偶安装偏差导致的测温滞后，天和温控箱搭载的分段式专属 PID 算法，可通过参数优化一定程度上补偿测温延迟；
同时针对多腔模具温区互扰问题，天和自研全隔离电路技术可彻底消除相邻温区的热串扰影响，避免因温区干扰导致的升温慢、温度不稳问题。
若排查发现是加热器功率不匹配，天和温控卡支持宽范围负载适配，单路额定 15A 输出，可灵活适配不同功率的加热器，兼容性更强。
除了标准化的排查方案，天和仪器从产品研发端就着手降低单温区故障概率，同时优化故障排查体验，从源头减少停机损失：
五重电气保护体系：全系标配短路、过载、超温、接反、软启动五重保护，故障触发时立即切断输出并显示对应代码，既保护硬件不受损，也能直接定位故障类型，减少 60% 以上的排查工作量。
故障自诊断系统：中高端触屏机型内置模具自检功能，可预判和提示多种故障；出现不加热故障时，系统可自动初步判断故障来源（传感器 / 负载 / 卡体），并给出排查建议，对新手运维人员更友好。
高可靠品控标准：采用工业级可控硅与元器件，标准化生产流程严格品控，产品年平均返修率低于 0.3%，温控卡本体故障率远低于行业平均水平。
全周期技术支持：苏州总部及全国服务网点可提供 24 小时技术响应，苏州本地客户可支持上门排查维修，同时提供免费运维培训，帮助客户团队提升自主排障能力。

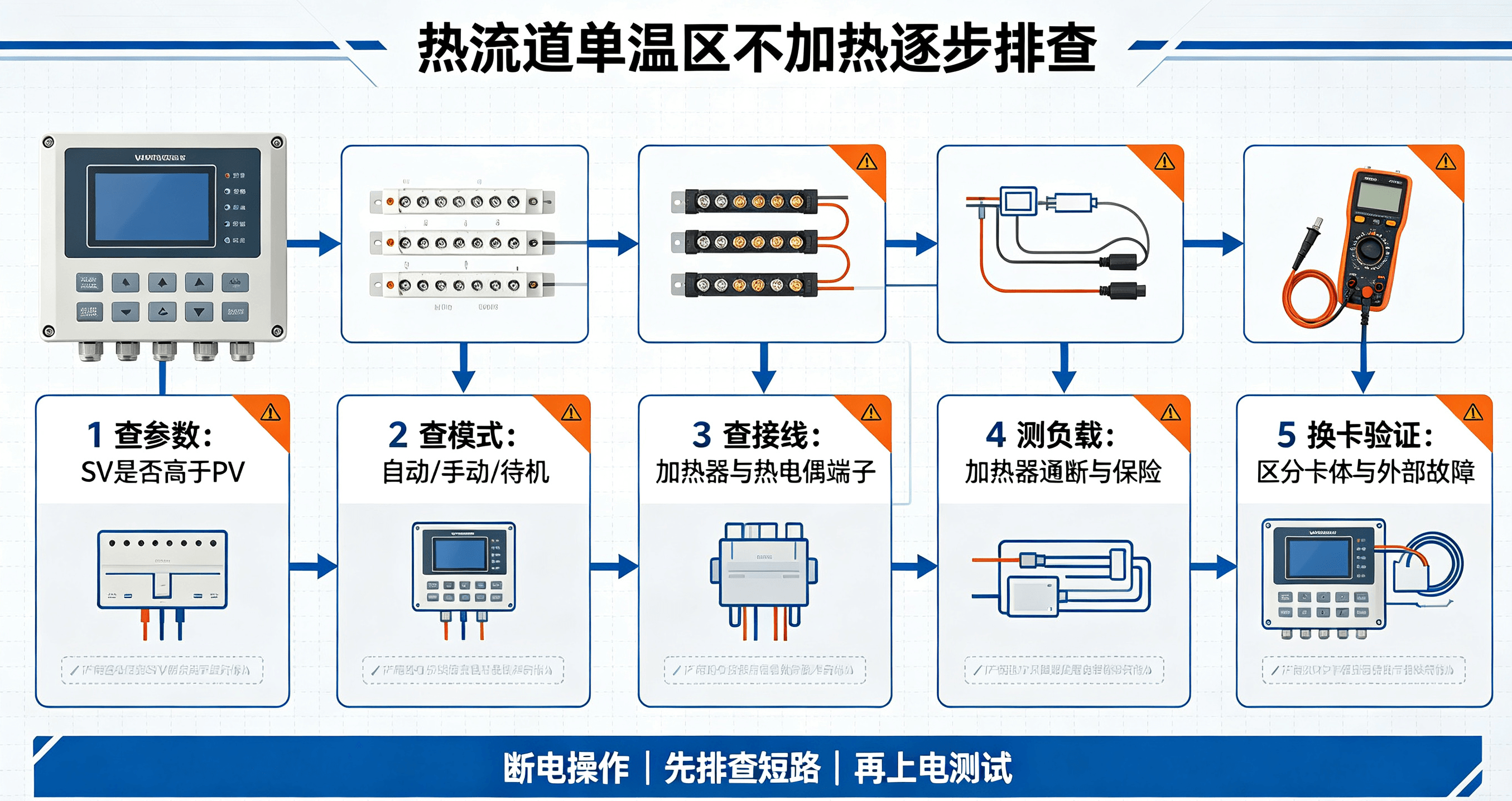

看参数：设定温度是否正确、是否处于待机 / 手动模式（1 分钟）
查接线：紧固加热器与热电偶接线端子（5 分钟）
测负载：万用表检测加热器通断、保险丝状态（5 分钟）
换温控卡：替换法快速区分卡体故障还是外部故障（3 分钟）
查隐性：确认热电偶安装位置、模具散热情况（10 分钟）
按此流程，90% 以上的单温区不加热故障可在 15 分钟内定位并解决。
所有接线、插拔温控卡、检测硬件的操作，必须先断开整机电源，严禁带电作业，防止触电或烧毁板卡。
保险丝熔断后必须排查负载故障，严禁用铜丝、大规格保险丝替代，避免引发电气火灾。
故障排除后，建议先低温试运行 10 分钟，确认温度上升平稳、无报警后，再升至正常生产温度。
为什么越来越多的苏州注塑厂选择天和仪器？
排查故障固然重要，但更关键的是——出了问题，谁能最快帮你解决？
天和仪器扎根苏州，专注热流道温控领域，我们的优势不在广告里，而在每一次现场响应中：
本地化服务：苏州及周边客户，可提供上门排查与维修，不用寄来寄去等快递。
备件充足：常用温控卡、保险丝、接插件均有现货，关键时刻不掉链子。
产品设计更懂现场：全系插卡式设计，单卡独立，热插拔更换；标配负载断线报警与软启动，从源头减少“突然不加热”的发生。
技术沟通无门槛：一个电话，工程师直接对接，不用转来转去。
单个温区不加热，本质是加热回路没导通，或控制信号没给出指令。按“先断电看外观 → 互换卡定位 → 万用表确认 → 参数检查”的顺序，大部分问题都能自己解决。
